系統具有多種數據輸入模式，如數控領域通用的標準G代碼格式和HP-PLT格式，可以直接與CASMATE、MASTERCAM、UG等各種常用CAD/CAM 軟件連接，也可以與AutoCAD、CorelDRAW等二維設計軟件實現接口。
一、控制軟件的安裝與調試
1.控制卡軟件的安裝與調試

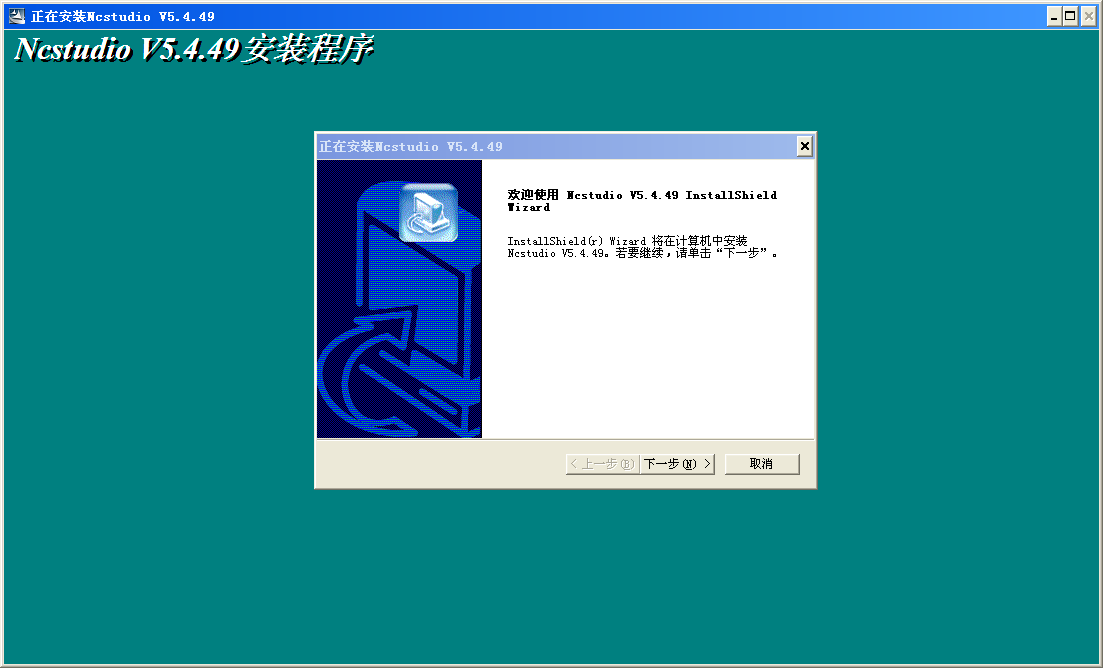

1.1將Ncstudio V5.4.49光盤放入光驅，或在電腦上找到Ncstudio V5.4.49文件夾，雙擊運行“setup.exe”

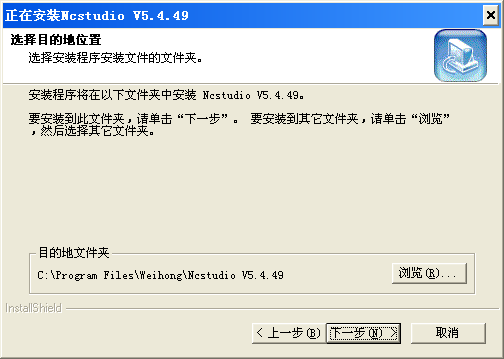

點擊“下一步”
點擊“下一步”“下一步”。。。。系統會自動安裝至

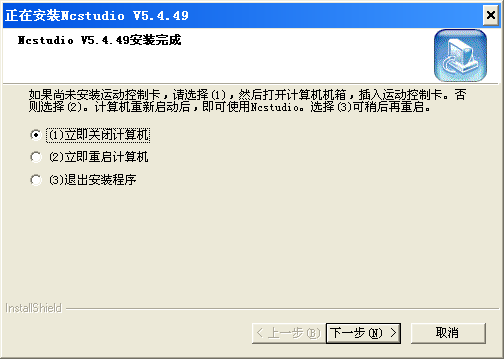

選擇“立即關閉計算機”，并點“下一步”關閉電腦
1.2將威宏控制卡安裝到電腦主機的PCI插槽內（如已安裝可忽略此步），重新啟動電腦
1.3電腦啟動后，右擊“我的電腦”點“屬性”—“硬件”—“設備管理器”

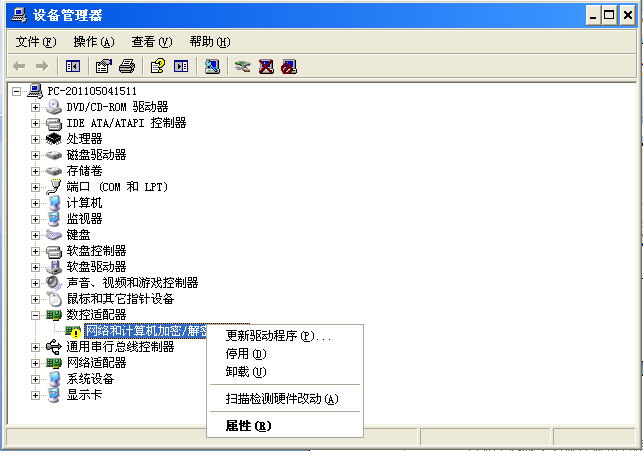

在“網絡和計算機加密/解密控制器”上右擊“更新驅動程序”系統會自動安裝
2.系統參數和設定與調試

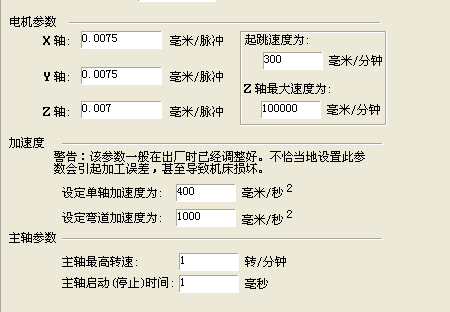

點擊“系統參數”--“廠商參數”密碼為：ncstudio （不分大小寫） 打開后按照圖示修改，2015年以后機器其中X軸和Y軸電機參數為0.005625；其它參數默認，并“應用”，其它參數按出廠默認值

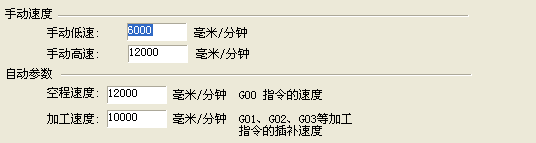

再選擇“加工參數”按圖示修改后并應用，其它參數按出廠默認值
2.2 將刻繪機和電腦上的控制卡通過數據線連接到一起，并打開“Ncstudio”軟件

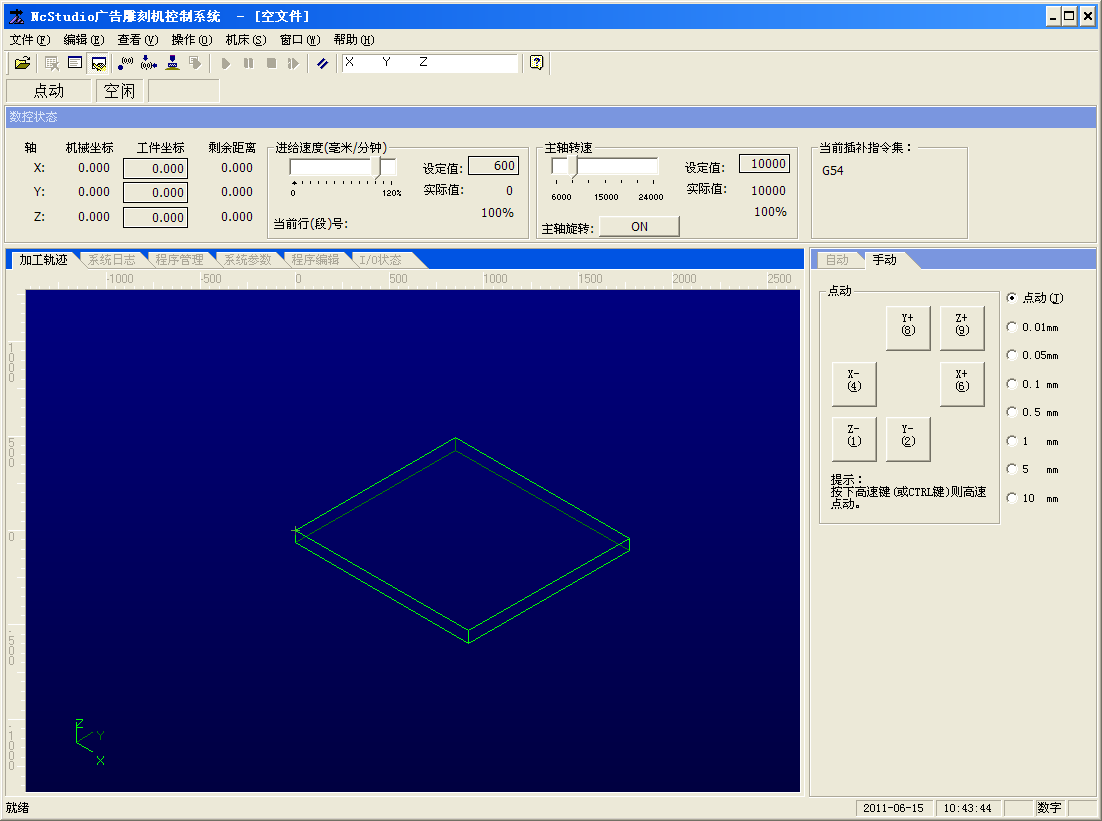

2.3 如下圖所示，點擊“Y+”“Y-”“X+”“X-”“Z+”“Z-”檢查機器運動是否正常
3.NCSTUDIO軟件的使用
3.1打開“ncstudio v5.4.49”控制軟件，

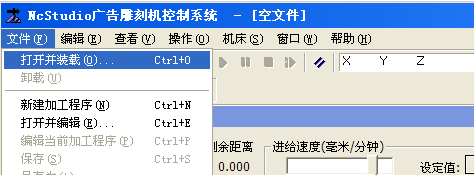

3.2從“文件”-“打開并裝載”從彈出的對話框中選擇要加工的文件
打開并裝載"菜單項也可用快捷鍵"CTRL+O"快速執行。
該菜單用于打開已有的、存于磁盤上的加工程序文件，并將其裝載到系統的數控程序解釋緩沖區， 這樣系統數控程序解釋引擎就可以對緩沖區種的數據逐行解釋，并把產生的加工指令傳遞到數控控制卡。這就是加工過程的實現。

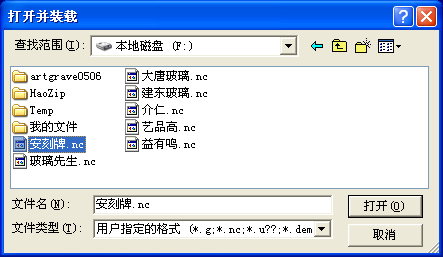

選擇該菜單項彈出"打開"對話框，如圖所示：（文件格式是*.nc）
用戶可以從中選擇要打開程序文件所在的磁盤驅動器、路徑以及文件名。打開加工程序后，用戶可以在自動窗口中看到該程序
3.3 定義機器工作的起始點（對應文泰版面的工作原點）

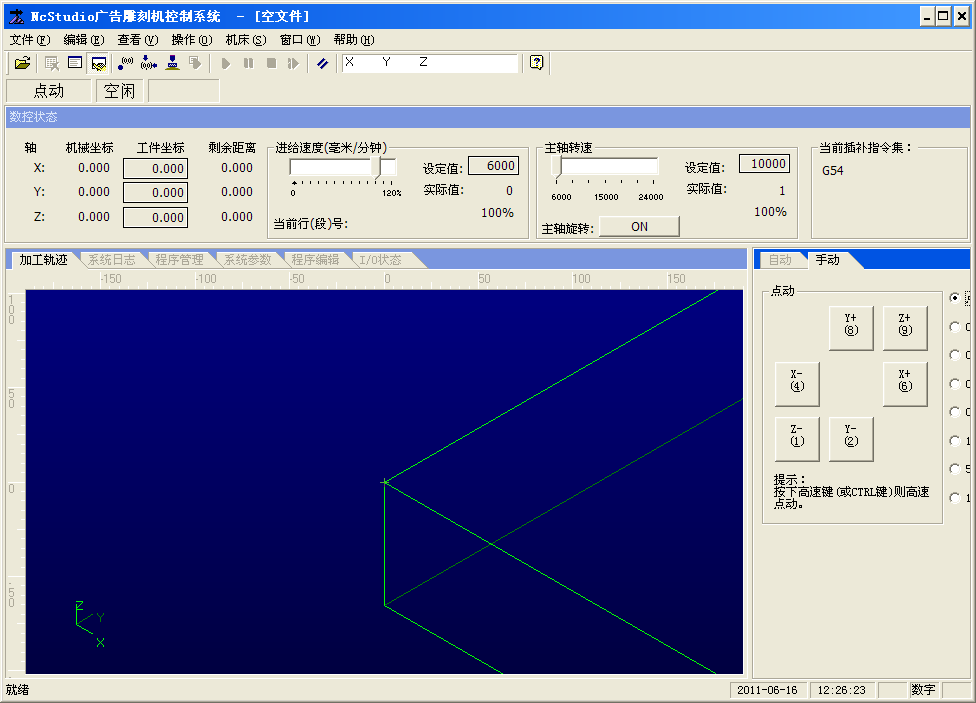

通過“手動”中的X+ X- Y+ Y- Z+ Z-控制機器移動到玻璃上指定的位置
并設定當前點為工件原點（SHIFT+F6或左擊工件坐標的數值清零）

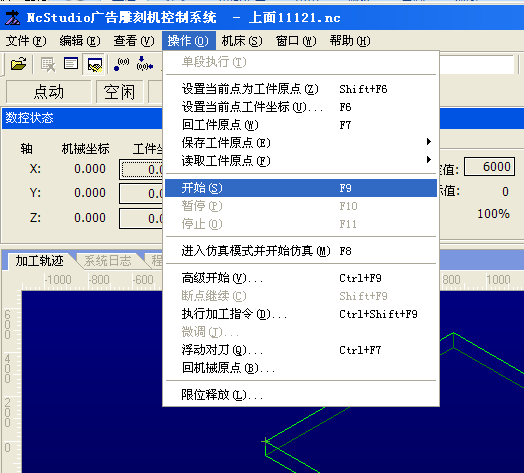

3.4 定義工作原點后，點“操作”里的“開始”
3.5NCSTUDIO系統的快捷鍵一覽
ESC 在窗口之間切換 TAB 在控件之間切換 Ctrl+TAB 在折疊窗口之前切換
Ctrl+1 顯示自動窗口 Ctrl+2 顯示手動窗口 Alt+1/F4 顯示加工軌跡窗口
Alt+2 顯示系統日志窗口 Alt+3 顯示程序管理窗口 Alt+4 顯示系統參數窗口
Alt+5 顯示程序編輯窗口 Alt+6 顯示IO狀態窗口 Ctrl+Enter 全屏
Ctrl+Del 清除加工軌跡窗口 Ctrl+O 打開并裝載 Ctrl+N 新建加工程序
Ctrl+E 打開并編輯 Ctrl+P 編輯當前加工程序 Ctrl+S 保存
Ctrl+I 加工程序信息 F5 直接定位 F6 設置當前點工件坐標
Shift+F6 設置當前點為工件原點 F7 回工件原點 F8 進入（退出）仿真
F9 開始 Ctrl+F9 高級開始 Shift+F9 斷點繼續
F10/Pause Break 暫停 F11 停止 F12 復位
